自恢复保险丝——PPTC的保护原理

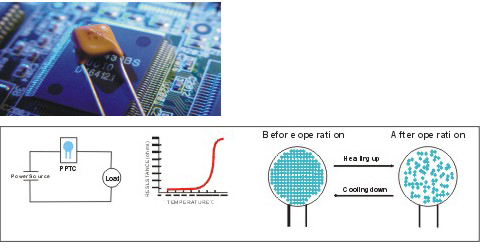

PPTC由高分子聚合物正温度系数材料制作而成，利用电极或导线贴附在PPTC材料的两面，并以串联于电路上的方式保护电路。在正常的操作情况下，组件的电阻值处于极低的状态下(微殴姆)，电流可以无限制的通过PPTC组件，当过电流的状况产生时，PPTC组件会因此发热而使得电阻值快速上升。当电阻值快速上升到几近绝缘态时，就会将电路上的电流切断，以保护电路上其它的机构与组件，直到电流状况去除，PPTC组件冷却后，其电阻值即下降到与其初始值相近。此时，可复式保险丝（PPTC）即回复到可再次通过电流的状态

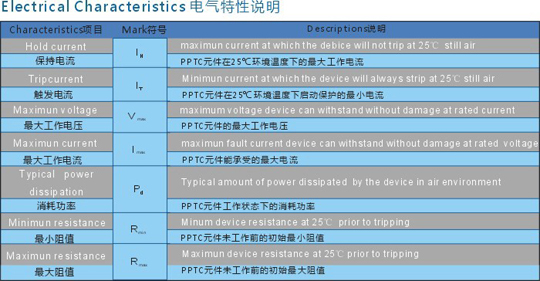

Resettable Fuses -PPTC
为帮助您正确选用合适的 PPTC 可恢复保险丝，请您按照如下步骤进行选择

步骤1：
列出设备线路上的平均工作电流(I)值及工作电压(V)值。（PEAK值不用考虑）

步骤2：
根据 I 值、V值、产品类别及安装方式选择一种PPTC系列。

步骤3：

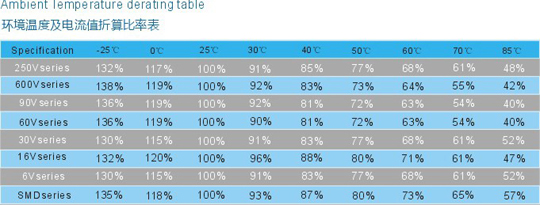

如果设备的内部环璋温度大于25℃时，PPTC元件会随着温度的增加，对于通过的电流有折减产生，为维持负载电流正常的提供，依据所对照的折减率我们可计算应选用的 PPTC 元件IH值如下：
IH=平均工作电流（I）/折减比率

步骤4：
根据步骤2选用出的PPTC及步骤3所计算出的IH 值，在其后规格表选用符合的元件。 选用出的PPTC元件之IH 值须大于或等于步骤 3 所计算出的IH值。

步骤5：
根据选用的元件便可在 PPTC 元件动作保护时间曲线表中对照出异常电流产生的动作保护时间。

ESD应用：

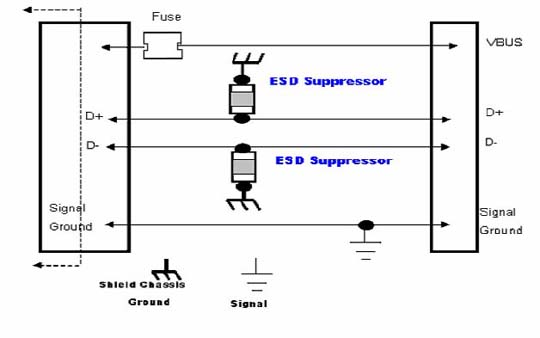

1.ESD/TVS元件的PCB推荐布局？ 线路宽度/长度/空间/接地，单独接地还是所有的线连接在一起然后再接地？ 原因呢？

2.是否设计每一个TVS元件同时接地还是分别接地？

3.适用于模拟接地或电力接地的地面是哪种？

4.什么原因呢？

回答:

1.我们一般建议设计电路电阻是尽可能小。 所以静电抑制器安装要尽可能靠近连接器以减少冲击。线路越短，电阻越低。让所有的地线连接在一起，然后链接到屏蔽机箱以使电路的电阻值达到最小，这是一个良好的设计。

2.建议把TVS放一起并且连接到屏蔽机箱。

3.地面是指屏蔽机箱接地

4.快速反应和避免其它电磁干扰。
